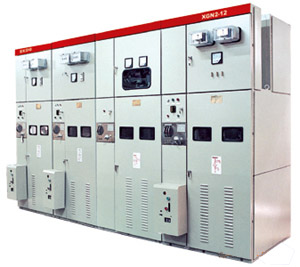

XGN2-12高压开关柜



  一、概述

    XGN2-12箱型固定式交流金属封闭开关设备(简称开关柜),用于额定电压为3.6~12kV、三相交流50Hz,额定电路630~3150A的电力,系统中作为接受与分配电能之用,特别适用于频繁操作的场合,其母线系统为单母线、可派生处单母线带旁路和双母线系统。

    本开柜符合国家标准GB3906《3-35kV交流金属封闭开关设备》及国际标准IEC298的要求,并且具有完善的防误操作功能。

    本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12(VH1)等真空断路器,隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。


    二、产品使用环境条件

    1.环境温度:上限+40℃、下限-10℃;

    2.海拔高度不超过1000m(超过1000m时可与我公司技术部协商生产);

    3.相对湿度:日平均不大于95%,月平均值不大于90%;

    4.地震烈度不超过8度;

    5.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场合。


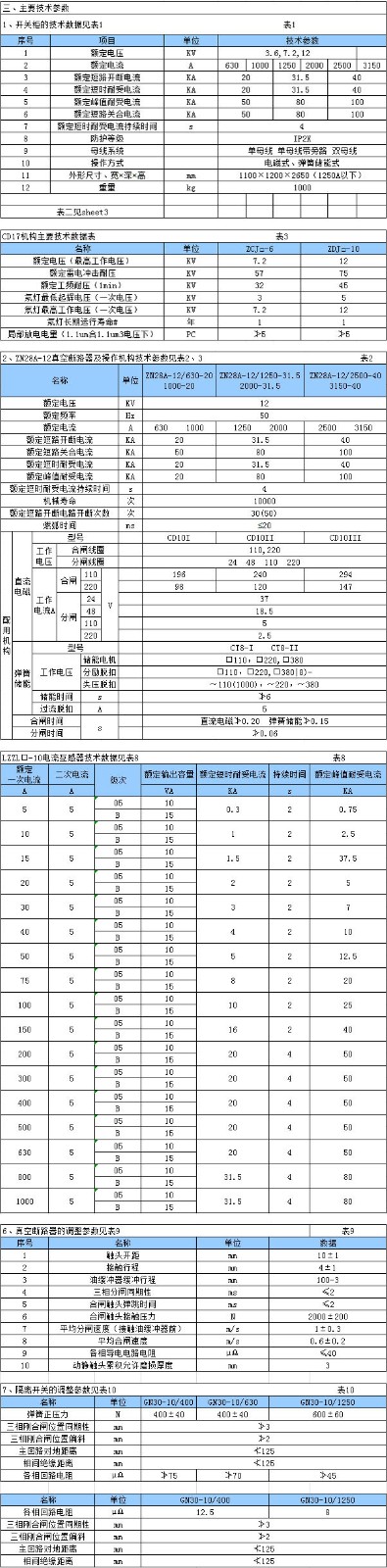

四、结构特点

   XGN2-12开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室、继电器室等,室与室之间用钢板隔开。

    1、 断路器室外在柜体前下部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的母排连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。

    2、 母线室在柜体后上部,为了减小柜体高度,母线呈品形排列以7350N抗弯强度的瓷质绝缘子支持,母线与上隔离开关母排连接,相邻亮母线室之间可隔离。

    3、 电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主结线为联络方案时,本室则为联络小室。继电器室在柜体上部前方,室内安装板可安装个中继电器等,室内有端子排支架,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。

    4 、断路器的操动机构装在下面左边位置,其上方为隔离开关的操作及联锁机构。开关柜为双面维护,前面检修继电器的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室和电缆室均有照灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为4×mm2。

    5 、机械联锁:为了防止带负荷分合隔离开关,防止误分误合断路,防止误入带电间隔;防止带合接地开关;防止带接地刀合闸,开关柜采用相应的机械联锁,机械联锁的动作原理如下:

    a.停电操作(运行—检修)

    开关柜处于工作位置,即上下隔离开关、断路器处于合闸状态,前后门已锁好,并处于带电运行之中,这时的小手柄处于工作位置。线将断路器分闸后,再将小手柄扳到“分断闭锁”位置,这时断路器不能合闸,将操作手柄插入下隔离的操作孔内从上往下拉,拉到上隔离分闸位置。再将槽手柄拿下,插入接地开关操作孔内,从下向上推,使接地开关处于合闸位置,这时可将小手柄扳到“检修”位置。可先打开前门,取出门后边钥匙打开后门,停电操作完毕,检修人员对断路器室及电缆进行维护和检修。

    b.送电操作(检修—运行)

    若已检修完毕,需要送电,其操作程序如下:

    将后门关闭,钥匙取出后关前门,将小手柄从“检修”位置扳到“分断闭锁”位置,这时前门被锁定,断路器不能合闸,用操作手柄插入接地开关操作孔内,从上向下拉,使接地开关处于分闸位置,将操作手柄拿下,再插入上隔离的操作孔内,从下向上推,使上隔离处于合闸位置,将操作手柄拿下,插入下隔离的操作孔内,从下向上推使下隔离处于合闸位置,取出操作手柄,将小手柄扳至工作位置,这时可将断路器合闸。
