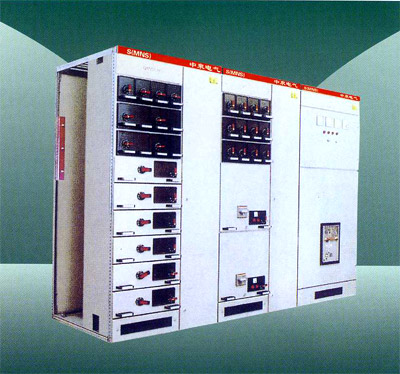

MNS型低压开关柜



     一、 MNS型低压成套开关设备(以下简称装置)是在进口开关柜的基础上设计和研制的产品。适用于交流50(60)Hz额定工作电压660V及以下的系统,用于发电、输电、配电、电能转换和电能消耗设备的控制。除一般陆用外,经过特殊外理后还可用于海上石油钻采平台和核电站中。本装置可以组成不同方案的柜架结构和抽屉单元,采用了高强度阻燃型工程塑料组件,有效的加强了防护安全性能,抽屉单元具有体积小、功能强、互换性高、更换维修方便、接触可靠等特点。

    MNS型低压开关柜分为MNS组合式、MNS插入式和MNS抽出式三大类。MNS组合式开关柜用于受电、联络和630A及以上馈线,MNS插入式开关柜和MNS抽出式开关柜用于630A及以下馈线。MNS型低压开关柜采用的柜架结构具有高度灵活性,柜体最大程度地做到免维修。柜体内可安装不同的标准元件,以满足各种使用要求。由于整个系统包括电气结构均采用了组合式的设计,这种优化的结构设计满足了各种元件的要求并能符合不同工作环境,达到相应的防护等级



    二、执行标准:


    GB7251.1《低压成套开关设备和控制设备》


    ZBK36001-89《低压抽出式成套开关设备》


    国际标准IEC439

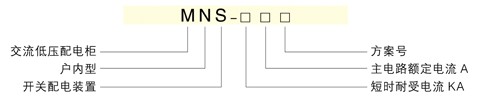

    三.型号含义


四、产品使用环境


    1.周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃。


    2.户内使用,使作地点的海拔高度不得超过2000m。


    3.大气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,如+202℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。


    4.装置适于以下温度的运输和储存过程:-25℃至+55℃、的范围之间,在短时间内(不超过24h)可达+70℃,在这些极度限温度下装置不应遭到任何不可恢复的损伤。而且在正常的条件下应能正常工作。


    5.用户有特殊要求时,可以与制造厂协商解决。


    6.当本装置使用于海上石油钻采平台和核电站时,应另行签订协议。

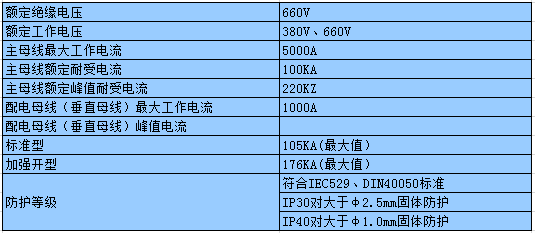

    五.主要技术参数


六、产品特点


    1. MNS型低压开关柜框架为组合式结构,基本骨架由C型钢材组装而成。柜架的全部结构件经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺栓坚固连接成基本柜架,加上对应于方案变化的门、隔板、安装支架以及母线功能单元等部件组装成完整的开关柜。开关柜内部尺寸、零部件尺寸、隔室尺寸均按照模数化(E=25mm)变化。


    2. MNS型组合式低压开关柜的每一个柜体分隔为三个室,即水平母线室(在柜后部),抽屉小室(在柜前部),电缆室(在柜下部或柜前右边)。室与室之间用钢板或高强度阻燃塑料功能板相互隔开,上下层抽屉之间有带通风孔的金属板隔离,以有效防止开关元件因故障引起的飞弧或母线与其它线路短路造成的事故。


    3. MNS型低压开关柜的结构设计可满足各种进出线方案要求:上进上出、上进下出、下进上出、下进下出。


    4. 设计紧凑:以较小的空间容纳较多的功能单元


    5. 结构件通用性强、组装灵活,以E=25mm为模数,结构及抽出式单元可以任意组合,以满足系统设计的需要


    6. 母线用高强度阻燃型、高绝缘强度的塑料功能板保护,具有抗故障电弧性能,使运行维修安全可靠


    7. 各种大小抽屉的机械联锁机构符合标准规定,有连接、试验、分离三个明显的位置,安全可靠。


    8.采用标准模块设计:分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元,可以根据要求任意组装。


    9. 采用高强度阻燃型工程塑料,有效加强了防护安全性能。


    10. 通用化、标准化程度高,装配方便。具有可靠的质量保证。


    11. 柜体可按工作环境的不同要求选用相诮的防护等级。


    12. 设备保护连续性和可靠性


    七、外形尺寸
