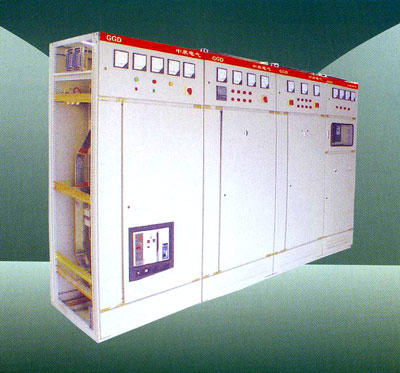

GGD型交流低压配电柜


   一、GGD型交流低压配电柜,是能源部以促进我国低压配电行业的技术进步,加速低压配电成套开关设备的更新换代为宗旨,于一九九二年十月下达的技术开发项目,由能源部低压成套开关设备联合技术研制组(简称NLS)完成设计研制,关于一九九二年十月通过了由能源部主持的部级鉴定,目前在全国范围内已广范应用.


    二,用途:

    GGD型交流低压配电柜适用于发电厂,变电站,厂矿企业等电力用户的交流50Hz,额定工作电压380V,额定工作电流至31-50A的配电系统,作为动力,照明及配电设备的电能转换,分配与控制之用.

    GGD型交流低压配电柜是根据能源部主管上级,广大电力用户及设计部门的要求,本关安全,经济,合理,可靠的原则设计的新型低压配电柜,产品具有分断能力高,动热稳定性好,电气方案灵GGD型交流低压配电柜符合IEC439<低压成套开关设备和控制设备>,GB7251<低压成套开关设备>等标准.



    三,使用条件:

    4.1周围空气温度不高于+40℃,不低于-5℃.24H内的平温度不得高于+35℃.

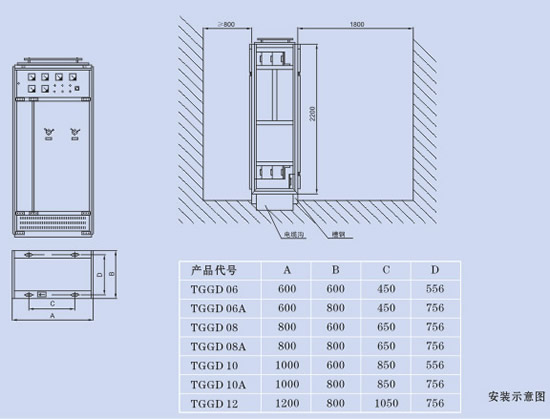

    4.2户内安装使用,使用地点的海拔高度不得超过2000M.

    4.3周围空气相对湿度在最高温度+40℃时不超过50%,在较低温度时允许有较大的相对湿度(例如+20℃时为90%)应考虑由于温度变化可能会偶然产生凝露的影响.

    4.4设备安装时与垂直面的倾斜度不超过5%

    4.5设备应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所.

    4.6用户有物殊要求时可与制造厂协商




    四,结构特点

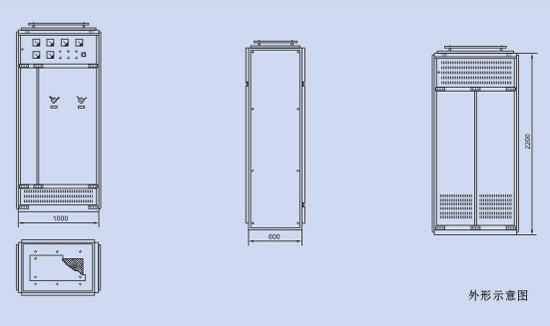

    4.1GGD交流低压配电柜的柜体采用通用柜的形式,构架用8MF冷弯型钢局部焊接组装而成,构架零件及专用配套零件由型钢定点生产厂配套供货,以证柜体的精度和质量,通用柜的零部件按模块原理设计,并有20模的安装孔,通用系数高,可以使工厂实现预生产,既缩短了生产制造周期,也提高了工作效率.

    4.2GGD柜设时充分考虑到柜体运行中的散热问题.在柜体上下两端有不同数量的散热槽孔,当柜内电器元件发热后热量上升,通过上端槽孔排出,而冷风不断地由下端槽孔补充进柜,使密封的柜体自下而上形成五个然散热通风道,达到散热的目的.

    4.3GGD柜按照现代工业产品造型设计的要求,采用黄金分割比的方法设计柜体处形和各部分的分割尺寸,使柜体美观大方,面目一新.

    4.4柜门用转轴式活动铰链与构架相连,安装,拆卸方便,门的折边处均嵌有一根山型橡条,关门时门与构架之间的嵌条有一定的压缩行程,能防止门与柜体直按碰撞,也提高了门的防护等级.

    4.5装有电器元件的仪表门用多股软铜线与柜体相连,柜内的安装件与构架间用滚花螺钉连接,整柜内构成完整的接地保护电路.

    4.6柜体面漆选用聚脂桔形烘漆,附着力强,质感好,整柜呈亚光色调,避免了眩目效应,给值班人员创造了较舒视觉环境.

    4.7柜体的顶盖在需要时可拆除,便于现场主母线的装配和调整,柜顶的四角装有吊环用于起吊和装运.

    4.8柜体的防护等级为IP30,用户也可根据使用环境的要求在IP20-IP40之间选择.
